【記事まとめ】アンカーボルトの施工 ありがちな誤り8選
「アンカーボルトとは･･･」
広義のアンカーボルトだと、住宅に限らず色々あって話が大きくなってしまうので今回は割愛！
建築かわらばんでは、木造建築に使われるM12とM16の基礎用のアンカーボルトについてまとめていきます。
このブログの「人気記事ランキング」の常連でもあるアンカーボルトの施工方法。
人気記事＝こまってる人が多いのでは？
ということで、アンカーボルトの施工方法の過去記事をまとめて一覧にしてみました！
土台の破壊
ホールダウン用アンカーボルトから200mm以内のM12のアンカーボルト。
ここに45角の座金を使うと、座金が土台にめり込んでしまって土台が破壊されたりホールダウンの強度がしっかり出ませんよ！というトラブルです。
アンカーボルトの施工～土台の破壊～誤った取付け方1-1
☆土台を破壊しないためのアイテム☆
 |

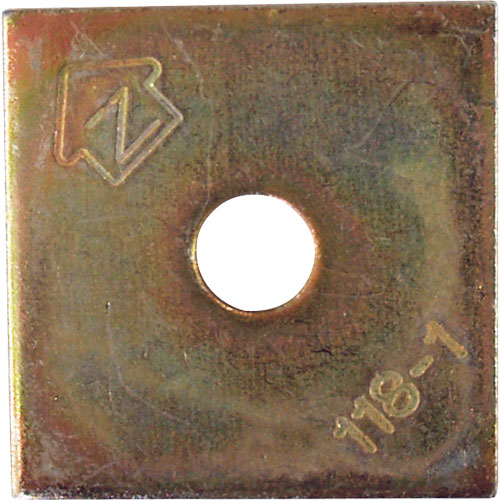

| Ｚ（ゼット） |
| 角座金Ｍ12用（Ｗ6.0×60×60×φ14） |
ここには60角の座金を使いましょう！
位置の偏り
土台幅の中心にアンカーボルトがなく、土台を破壊してしまうかもしれないという事例です。
土台幅の中心に固定できる治具がありますので、オススメです！
アンカーボルトの施工～位置の偏り～誤った取付け方1-2
☆アンカーボルトをビシッと土台の中心に固定できるアイテム☆
 |  |
| カナイ | タナカ |
| アンカーヘルプＳ | アンカーホルダー |
位置ズレ
ひそかに結構ありがちだと思うんですが(笑)、対処方法は有名なんでしょうか？
ホールダウン用のアンカーボルトが柱から遠すぎて、ホールダウン金物が浮いてしまっている状況です。
かならずホールダウン金物は柱にぴったり付けましょう！
アンカーボルトの施工～位置ズレ～誤った取付け方1-3
☆アンカーボルトと柱の距離を近づけるアイテム☆
 |  |
| テザック | エイム |
| 耐震Ｊケーブル | ニューくるピタ |
入れ忘れ
「あ！！アンカーボルト、入れ忘れちまった！」
あってはならないことですが、絶対無いとも言えない辛さですね･･･
とにもかくにもなんとかしなくてはならない！そんなときの対処方法。
アンカーボルトの施工～入れ忘れ～誤った取付け方1-4
☆対処するのに必要なアイテム☆
 |
| ウエハラ |
| ガードアンカー12（G-A12) |
埋め込み不足
アンカーボルトの埋め込み不足によるトラブルがやはり一番多く、結構お電話でもご相談があります･･･。
どうしても埋め込み長さを確保できない場合は、金物メーカーオリジナルの埋め込み長さが短いアンカーボルトの使用をオススメします。
アンカーボルトの施工～埋め込み不足～誤った取付け方1-5
☆埋め込み不足を解決できそうなアイテム☆
 |  |
| タナカ | タナカ |
| オメガアンカーボルトM12 | 異形Ｓアンカーボルト |
土台継手に注意
土台の継ぎ手近くにアンカーボルトがくる場合、女木側ではなく男木側にアンカーボルトがこなければいけません。
施工段階だともうどうしようにもないですよね･･･。
アンカーボルトの施工～土台継手に注意～誤った取付け方1-6
男木(小木)の反対は『矢作』だな！
がはははは
まぁまぁですかね･･･笑
基礎と土台のスキ間
アンカーボルトの施工と言うより、土台敷き・基礎パッキンのカテゴリー寄り。
アンカーボルトが入っているところに基礎パッキンがないと、2cmの隙間ができます。
その分、ナット・座金を締めたときにそこが弱くなってしまいます。
(空手の瓦割り状態で伝わりますでしょうか･･･)
アンカーボルトの施工～基礎と土台のスキ間～誤った取付け方1-7
☆基礎と土台のスキ間をなくす便利なアイテム☆
 |  |
| 城東テクノ | タカヤマ金属 |
| キソパッキンロング | フリーロングキャットスペーサー |
全周に敷き詰めるタイプの基礎パッキンが便利です！
芯ズレ
こちらは既にコンクリートの打設も済んでしまい、ずれてどうしようにもなくなった場合です。
エイム【ニューくるピタ】やテザック【耐震Jケーブル】ではどうしようにもなくなった場合･･･の、（若干力技ですが）対応方法になります。
アンカーボルトの施工～芯ズレ～誤った取付け方1-8
☆アンカーボルトの芯ズレを何とかするのに役立つアイテム☆
 |
| マキタ |
| HR4511C ハンマドリル |
最後にまとめ
比較的取り返しがつかないことが多いアンカーボルト周りの施工･･･
設計段階から注意が必要です。
ミスしやすいポイントをおさえておき、そうならないようにするのはもちろん、万が一起こってしまったときのリカバーの方法、必要なアイテムを覚えておいてくださいね！
匠の一冊には何でも揃っています！！
ご紹介した商品リスト
※総合カタログのページ番号をクリックしていただくと、デジタルカタログで詳細をご覧いただけます。
●Z(ゼット)【Z角座金 M12用 (W6.0×60×60×φ14)】
（総合カタログ24号 155P）
●タナカ【アンカーホルダー】
（総合カタログ24号 46P）
●カナイ【アンカーヘルプS】
（総合カタログ24号 47P）
●エイム【ニューくるピタ】柱面より70㎜以内
（総合カタログ24号 126P）
●テザック【耐震Jケーブル】柱面より90㎜以内
（総合カタログ24号 126P）
●ウエハラ【ガードアンカー12 (G-A12)】
（総合カタログ24号 255P）
●タナカ【オメガアンカーボルトM12】
（総合カタログ24号 72P）
●タナカ【異形SアンカーボルトM16】
（総合カタログ24号 72P）
●Joto(ジョートー)【キソパッキンロング】
（総合カタログ24号 16P）
●タカヤマ金属【フリーロングキャットスペーサー】FLCS-102
（総合カタログ24号 18P）
●マキタ【HR4511C ハンマドリル】HR4511C
