筋かい金物の施工 一覧

筋かい金物の施工~筋かい側のビス不足~対応方法2-3-○

筋かい金物の施工~筋かい側のビス不足~対応方法2-3-○

筋かいを柱接合にするため、既存の梁下に高さレベルを合わせ た新規の梁を通しボルトで抱かせます。

続きを読む

筋かい金物の施工~筋かい側のビス不足~誤った取付け方2-3-×

筋かい金物の施工~筋かい側のビス不足~誤った取付け方2-3-×

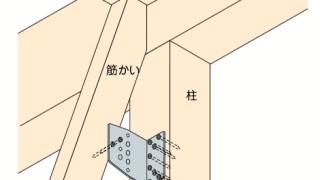

筋かいの端部が横架材のみに取付いており柱接合になっていま せん。そのため二面施工用の筋かい金物の柱側にビスを打とう とすると筋か...

続きを読む

筋かい金物の施工~内使いの向き誤り~正しい取付け方2-2-○

筋かい金物の施工~内使いの向き誤り~正しい取付け方2-2-○

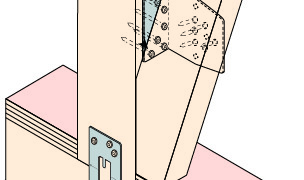

期待通りの金物の性能を求めるためには柱側・筋かい側の材の 割れが発生しないビスの打ち込みが必要です。

続きを読む

筋かい金物の施工~内使いの向き誤り~誤った取付け方2-2-×

筋かい金物の施工~内使いの向き誤り~誤った取付け方2-2-×

上図の向きで金物を内使いしてはいけません。 柱側のビスを打ち込むことにより柱のきわの割れが起こります。 二面施工金物もボックス型...

続きを読む

筋かい金物の施工~異なる金物の納まり~正しい取付け方2-1-○

筋かい金物の施工~異なる金物の納まり~正しい取付け方2-1-○

ボックス型と二面施工型の金物を1本の筋かいで併用すること は性能の違いによりメーカーは保証していません。必ず同じ金 物を使用して...

続きを読む

筋かい金物の施工~異なる金物の納まり~誤った取付け方2-1-×

筋かい金物の施工~異なる金物の納まり~誤った取付け方2-1-×

柱脚筋かいにボックス型金物柱頭筋かいに二面施工型金物の ように種類の違う金物を取付けてはいけません。 柱頭・柱脚すじかい金物は同...

続きを読む
